MF釬桿沿用了國外的叫法，M=Male（雄性）、F=Female（雌性），特指一端外螺紋一端內螺紋的釬桿，在我國通常稱為快速釬桿或快換釬桿。它是為適應鉆鑿深孔和滿足機械化自動加桿、減桿而設計，具有拆換方便、連接簡便、能量損失少的優點。但其加工復雜，成本較高。

經粗略統計，我國的釬桿生產企業的數量已經超過世界其他國家的總和。即便是有幾十年歷史的國有釬桿制造企業，其產品的使用壽命與國外名牌釬桿仍然差距巨大，更何況大量的連基本的理化檢測、金相檢測手段都沒有的小廠產品。

露天液壓鑿巖鉆車是使用量最多的鑿巖鉆車種類，這種鉆車基本上采用履帶式行走機構，單臂鉆鑿裝置，以隨車柴油機為動力系統，提供液壓動力和壓縮空氣。液壓露天鑿巖鉆車采用接桿式鑿巖釬具組，一般地，一組六支釬桿連接進行鑿巖鉆孔。鉆車具有自動更換釬桿機構，能夠快速方便地裝卸釬桿。通常用壓縮空氣排出巖粉，鉆車自身配用吸塵設備。在大中型露天礦山開采、采石料場、公路鐵路建設、水利水電建設工地，以及各種基礎建設施工項目中大量使用。

伴隨著經濟的發展，科技的進步，國內外使用液壓鑿巖鉆車的數量在不斷增加，鉆車也在不斷升級，型號比較多，與之配套使用的釬桿規格也不少。在鉆鑿巖孔過程中，釬桿連接釬頭和釬尾，傳遞能量破碎巖石。這樣釬桿在不斷的鉆孔使用之后，就會出現各種形式的失效。失效形式主要有內外螺紋磨損、外螺紋斷裂、內螺紋縱向開裂、桿體斷裂。這些不同形式的釬桿失效，將會造成釬頭或釬桿掉在巖孔里無法取出，導致廢孔和丟失釬頭，降低鑿巖作業的生產效率，增加生產成本，使液壓鉆車高效率的特點難以發揮出來。因此，本文選取常規使用的露天液壓鉆車ＭＦ釬桿的典型失效樣作為研究對象，進行失效分析，查找造成ＭＦ釬桿失效的原因，為ＭＦ釬桿工藝的改進提供依據，及鉆車操作人員規范使用釬桿，從而提高和發揮出露天液壓鉆車釬桿的性能和使用壽命。

１ 材料與方法

滲碳處理的ＭＦ釬桿材料為２３ＣｒＮｉ３Ｍｏ，選取典型的失效樣進行分析，失效形式為外螺紋斷裂或開裂、內螺紋縱向開裂或斷裂、桿體斷裂或開裂。

對失效樣進行宏觀斷口分析，運用線切割機對失效樣進行切割取樣，經過粗磨、細磨、精磨、拋光制成金相試樣，用４％的硝酸酒精溶液浸蝕，使用ＶＨＥ－１０００Ｅ顯微鏡觀察和分析失效位置的顯微組織，用ＨＲＣ－１５０洛氏硬度計檢測試樣的硬度，酸洗處理失效樣，檢查失效部位的缺陷或裂紋。

２ 結果與分析

２．１ ＭＦ釬桿外螺紋開裂或斷裂失效分析

２．１．１ 宏觀斷口分析

（１）１＃失效樣宏觀分析

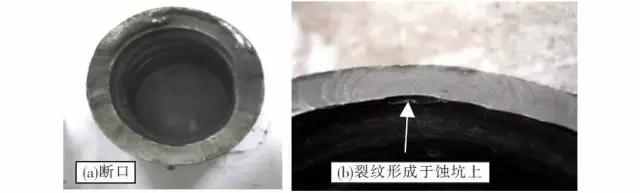

圖１中，螺紋表面裂紋處燒蝕發黑，螺紋表面形成大量熔蝕坑，說明使用時螺紋表面溫度過高，裂紋源點形成于螺紋表面，屬于疲勞斷裂擴展開裂。

▲圖1

（２）２＃失效樣宏觀分析

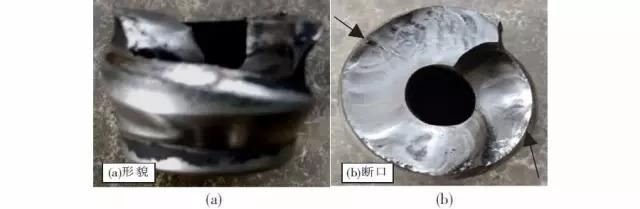

從斷口面疲勞裂紋擴展弧線可知，裂紋源點形成于螺紋表面，且斷口面形成一個臺階，可見兩個疲勞源區域，斷裂螺紋表面與端面車刀痕尚存，說明使用時間不長，該失效樣屬于雙源早期疲勞斷裂，如圖２所示。

▲圖2

２．１．２ 檢驗分析

（１）試樣硬度

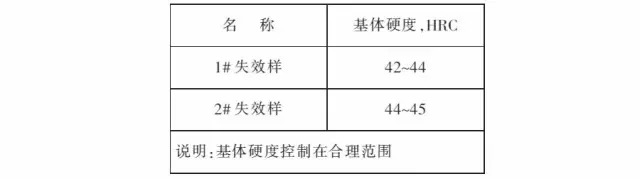

▲表1 試樣硬度

（２）１＃失效樣微觀斷口分析

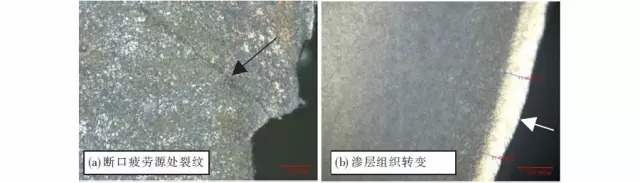

外螺紋表面疲勞裂紋源區，熔蝕坑上形成裂紋，以及滲層組織轉變，形成１５５μｍ白亮層組織。

▲圖3

（３）２＃失效樣微觀斷口分析

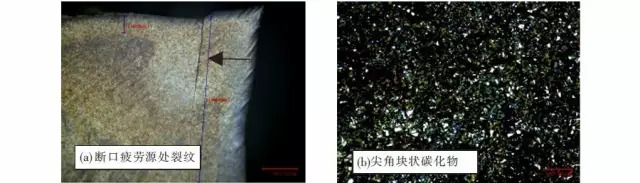

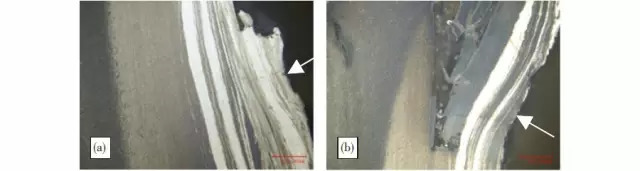

斷口外表面疲勞裂紋源區，外表面可見兩條裂紋從表面向基體擴展延伸，長度分別為１０３μｍ、９８８μｍ，滲層可見較多尖角塊狀碳化物。

▲圖4 微觀斷口分析

２．２ ＭＦ釬桿桿體斷裂失效分析

２．２．１ 宏觀斷口分析

（１）１＃失效樣宏觀分析

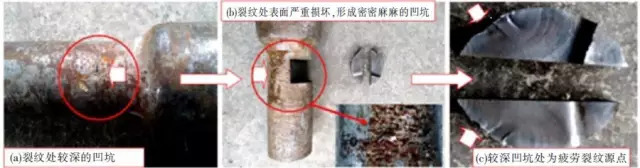

沿著桿體橫向裂紋擴展方向切?。玻担恚砹鸭y兩側試樣，桿體外表面裂紋處嚴重機械損傷與磨損，形成密密麻麻的凹坑，裂紋兩側試樣疲勞裂紋源點形成于外表面較深凹坑處，屬于疲勞裂紋擴展開裂。

▲圖5

（２）２＃失效樣宏觀分析

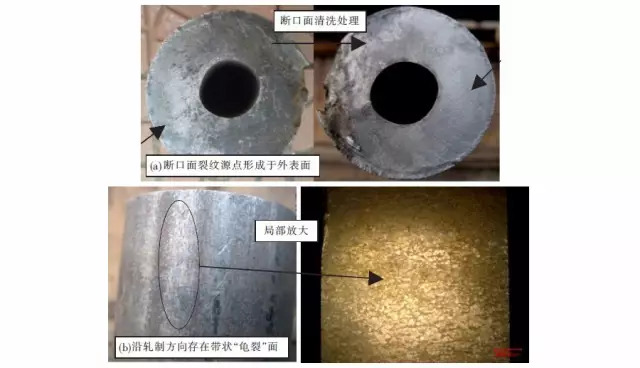

桿體斷裂失效樣的斷口面裂紋源點形成于外表面，可見疲勞裂紋擴展弧線帶，屬于疲勞斷裂。裂紋源點處外表面，沿軋制方向存在帶狀“龜裂”面分布缺陷，如圖６所示。

▲圖6

２．２．２ 檢驗分析

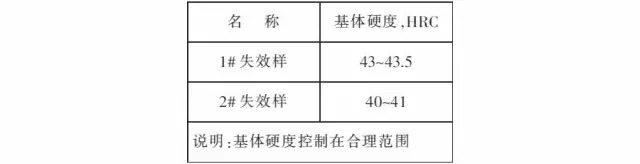

（１）試樣硬度

▲表2 試樣硬度

（２）１＃失效樣微觀斷口分析

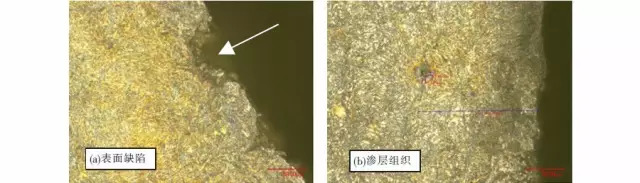

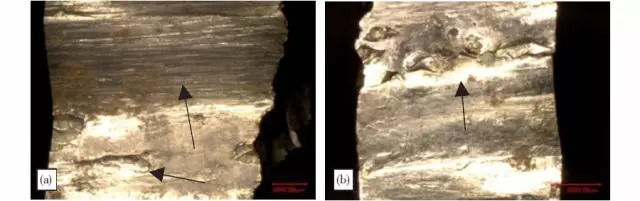

桿體外表面疲勞裂紋源區，外表面嚴重機械損傷處形成白亮層組織，白亮層深度６００μｍ，顯微硬度ＨＶ７１０.５，硬度高，脆性大。

▲圖7

（３）２＃失效樣微觀斷口分析

外表面“龜裂”處為深度５０μｍ細小缺陷，滲層顯微組織無異常。

▲圖8

２．３ ＭＦ釬桿內螺紋縱向開裂或斷裂的失效分析

２．３．１ 宏觀斷口分析

（１）１＃失效樣宏觀斷口分析

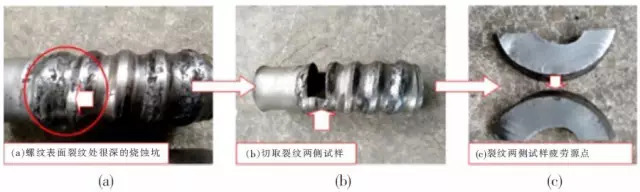

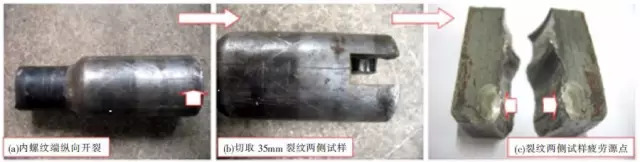

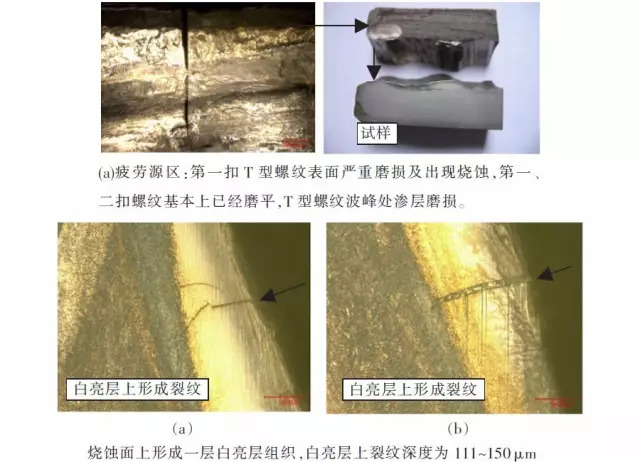

失效樣為內螺紋端縱向開裂，沿著內螺紋端縱向裂紋擴展方向切取３５ｍｍ裂紋兩側試樣，疲勞裂紋源點在距離內螺紋端面第一扣螺紋表面上，屬于疲勞開裂失效。內螺紋（Ｔ型螺紋）嚴重磨損，基本上磨平，說明使用時間不短，螺紋表面上分布嚴重磨痕、燒蝕面、熔蝕坑及裂紋（見圖９與圖１０）。

▲圖9

▲圖10

（２）２＃失效樣宏觀斷口分析

內螺紋疲勞斷裂，裂紋源點形成于高溫熔蝕坑，內螺紋波谷面上分布有熔蝕坑。

▲圖11

２．３．２ 檢驗分析

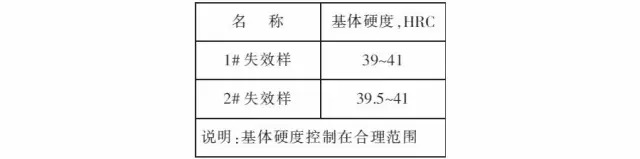

（１）試樣硬度

▲表3 試樣硬度

斷口面燒蝕坑裂紋源區，螺紋波谷面高溫?zé)g坑組織，以及蝕坑上裂紋擴展到基體，深度為７９０μｍ，白亮層顯微硬度ＨＶ＝７３０.３～７６５.０。

▲圖13

３ 討論

（１）在釬桿鑿巖過程中，內外螺紋連接時使用潤滑油，對內外螺紋起到潤滑減磨、冷卻降溫、清洗清潔、防銹防蝕、減震、應力分散緩沖等作用，以減少內外螺紋表層的燒蝕和磨損。避免內外螺紋過早失效。而且鉆車操作人員要愛護釬桿，避免表面嚴重機械損傷和磨損，表面外傷一旦形成，對于高強度Ｃｒ－Ｎｉ－Ｍｏ鋼滲碳工件來說是致命的。

（２）在表面質量控制上，加強坯料磨削扒皮處理，盡可能清理坯料表面缺陷，又不產生新的過熱或過燒缺陷，保證中空鋼材表面質量。最好使用車削扒皮方式，較為徹底地去除表面缺陷。

（３）在熱處理和機加工質量方面采取有效保障措施，熱處理質量方面應控制馬氏體、殘余奧氏體和網狀碳化物的級別，表面滲層到基體的硬度合理分布。而機加工質量應控制內外螺紋配合公差，避免裝卸困難，以及表面粗糙度要達到要求，且避免出現嚴重刀痕。

（４）釬桿內螺紋鍛造質量問題（鍛造裂紋、鍛后組織不良、外觀缺陷）是造成內螺紋失效的因素，因此，不能出現鍛造裂紋、過熱、過燒、折疊等質量問題。

（５）ＭＦ釬桿使用質量問題，ＭＦ釬桿以內外螺紋連接使用，在使用過程中，隨著內外螺紋的逐漸磨損，內外螺紋的配合間隙逐步增大，在拉壓應力的作用下內外螺紋發生“串動”，內外螺紋接觸面摩擦生熱加劇，以及鑿巖進程中遇到“硬質點”、“卡釬”與“別釬”，造成內外螺紋接觸處瞬間受力過大。同時，當卸釬遇到困難時，鉆車操作人員通常都會啟動鑿巖機進行釬桿“空打”，使得內外螺紋連接處松動，這樣會造成釬桿的損傷。

綜上所述，生產質量和使用質量是決定ＭＦ釬桿使用壽命的關鍵。因此，在ＭＦ釬桿生產制造過程中，需要嚴格控制釬桿原材料的冶煉和軋制質量，機加工和熱處理質量。此外，釬桿粗放式的使用，會造成機械損傷，導致釬桿迅速失效。

４ 結論

（１）在ＭＦ釬桿鑿巖使用過程中，壓縮空氣排粉，內外螺紋表面溫度容易升高，螺紋表面易形成燒蝕面和熔蝕坑，以及滲層組織網狀碳化物，這些是造成釬桿螺紋失效的因素。

（２）ＭＦ釬桿桿體原材料表面缺陷和使用造成的機械損傷導致桿體失效。

（３）ＭＦ釬桿應具有良好的生產質量，才能獲得優良的綜合機械性能，同時鉆車操作人員規范使用釬桿，才能更好地發揮出釬桿的性能，進而獲得高的使用壽命。
