高頻大功率鑿巖機可以帶來更高的鉆進速度、更大的鉆孔直徑，也會降低鉆具耗材的使用壽命。而臺車施工日常消耗的80%來自于鉆具的損壞，如何保證鉆具的正常使用壽命、避免給鉆機帶來損傷，達到延長鉆具壽命、減少鉆機磨損的目的，即如何確定鑿速和消耗二者的臨界值？的確是個值得正視的問題。

中鐵隧道集團一處有限公司在湛江國家石油儲備地下水封洞庫工程（簡稱湛江國儲工程）施工中，使用了４臺阿特拉斯品牌的鑿巖臺車，其中有１臺３５３Ｅ型和１臺ＸＬ３Ｄ型全液壓式鑿巖臺車，還有２臺新引進的技術先進、自動化程度高的ＸＥ３Ｃ型全電腦控制鑿巖臺車。這４臺鑿巖臺車承擔１條施工巷道和２條主洞庫的開挖施工，現已完成其頂層開挖任務。本文主要介紹阿特拉斯ＸＥ３Ｃ型全電腦控制鑿巖臺車鉆具磨耗控制措施。

１．全電腦控制鑿巖臺車性能

阿特拉斯ＸＥ３Ｃ型全電腦控制鑿巖臺車是新款液壓驅動鑿巖臺車，適用于大型隧道開挖，作業斷面面積最大可達２０６ｍ2；在較寬的隧道中，若配備超大斷面覆蓋控制臺，可實現更大的鑿巖斷面。其外形如圖１所示。

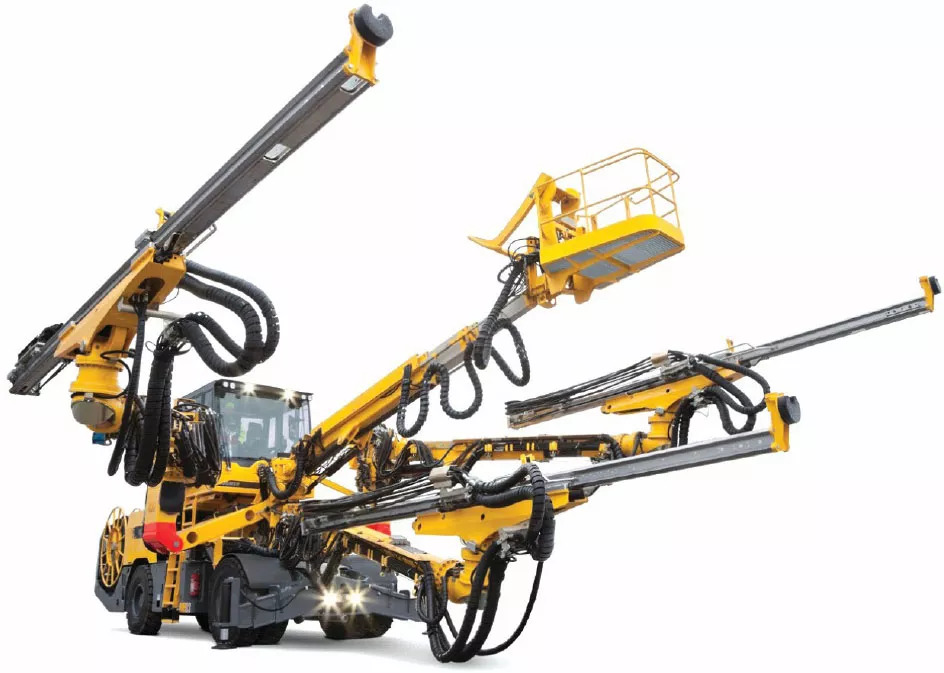

▲圖1 XE3C型全電腦控制鑿巖臺車

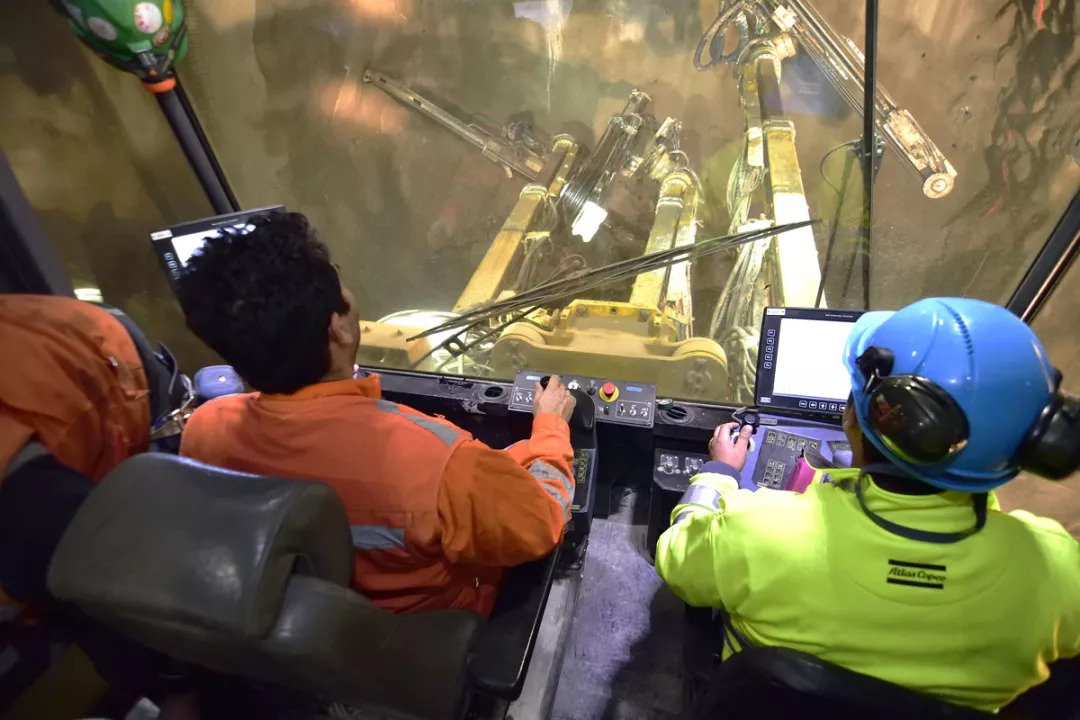

該鑿巖臺車在鉆進過程中使用計算機處理的鑿巖臺車ＲＣＳ控制系統，通過其智能功能實現控制，操作手可按照鑿巖臺車電腦屏幕上指示的孔位進行作業。每個孔的位置、方向、角度都事先在辦公室用ＵＭ軟件完成設計。鉆孔過程由電腦自動控制完成，并實時記錄鉆孔的進度和結果，可確保實現高精度鉆進、高效生產、更長運行時間和較低運行成本。該鑿巖臺車配備ＣＯＰ２２３８ＨＤ＋型高頻鑿巖機，其功率為２２ｋＷ，沖擊頻率為７３Ｈｚ，獨立回轉速度為０～３４０ｒ／ｍｉｎ，最大回轉扭矩為６４０Ｎ?ｍ。

２．實際使用情況

湛江國儲工程主洞庫頂層寬度為２０ｍ，高度為１０ｍ，開挖斷面為１７２ｍ2，圍巖強度在１１０ＭＰａ～１２３ＭＰａ之間（局部可達到１５０ＭＰａ）。在該斷面內施工，該鑿巖臺車可采用全自動模式和人工定位，自動鉆進和退回模式。

該鑿巖臺車配備高頻ＣＯＰ２２３８ＨＤ＋型鑿巖機，其鉆具與ＣＯＰ１８３８ＭＥ型鑿巖機相同，配置Ｔ３８型釬尾和Ｔ３８／Ｔ３８型連接套。鉆桿根據推進梁的型號選擇，該機的ＢＭＨ６８１８型推進梁配置Ｔ３８／Ｒ３２型５５３０ｍｍ鉆桿。為了充分發揮鑿巖機的鉆進性能，阿特拉斯服務工程師將鑿巖機沖擊油壓調整為２３ＭＰａ、推進油壓調整為８ＭＰａ。按照上述油壓參數在主洞庫圍巖上鉆孔，新鉆頭單孔成孔速度可以達到３.１ｍ／ｍｉｎ。

單孔成孔速度的提高，造成了鉆具使用壽命（成孔長度）的降低。實際使用中，寶長年品牌直徑為４５ｍｍ的球齒鉆頭成孔長度平均為２０１ｍ，每個連接套成孔長度平均為２９７ｍ；每根山特維克品牌的５５３０ｍｍ鉆桿平均成孔長度為１９４７ｍ，Ｔ３８釬尾平均成孔長度為１１５６ｍ。以上２個品牌的鉆具均不能達到正常使用壽命。施工過程中更換鉆具的頻率增加，既造成整體開挖時間的延長，也增加了鉆具成本。

３．鉆具磨耗控制措施

如何保證鉆具的正常使用壽命、避免給鉆機帶來損傷，達到延長鉆具壽命、減少鉆機磨損的目的，即如何確定這二者的臨界值？我們通過湛江國儲工程項目，對全電腦控制鑿巖臺車的使用情況進行總結，認為可從３個方面控制鉆具磨耗，如下所述。

（１）合理調整鉆機參數

降低鑿巖臺車的鉆具磨耗，最主要的控制措施是將鑿巖機的沖擊油壓、推進油壓和回轉油壓與圍巖的強度特性相匹配。鑿巖機鉆進的工作原理是利用鉆頭上的合金齒通過沖擊力破碎巖石，其成孔方法如下：首先，鉆機推進將鉆頭壓入被破碎的巖石；其次，通過鉆頭旋轉產生的扭力將破碎的巖石切削成粉狀；最后，高壓水通過鉆桿與成型孔之間的間隙將粉碴排出。如此往復循環，直至達到要求的成孔形狀和深度。鑿巖機鑿巖成孔方法如圖２所示。

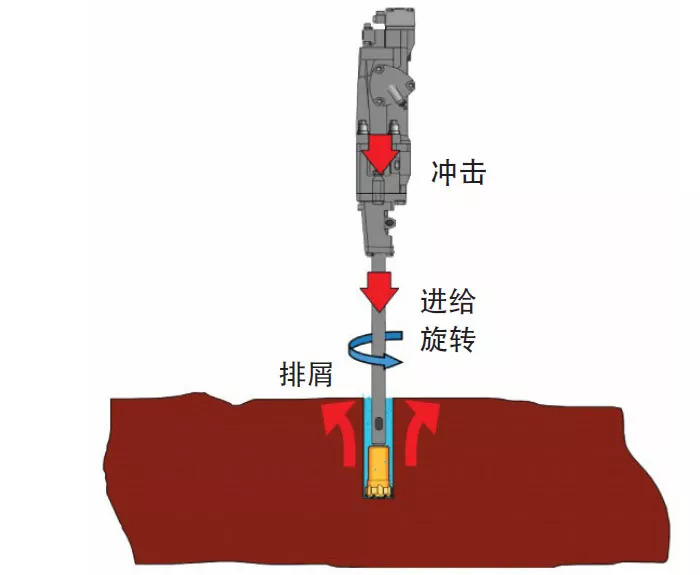

▲圖2 鑿巖機鑿巖成孔方法

鑿巖機每一個工作循環都是瞬間完成的，沖擊油壓、推進油壓和回轉油壓３個關鍵參數的合理選配及每一各工作循環的銜接，關系著鉆具特別是合金齒鉆頭磨耗的快慢。鉆頭旋轉與切削如圖３所示。

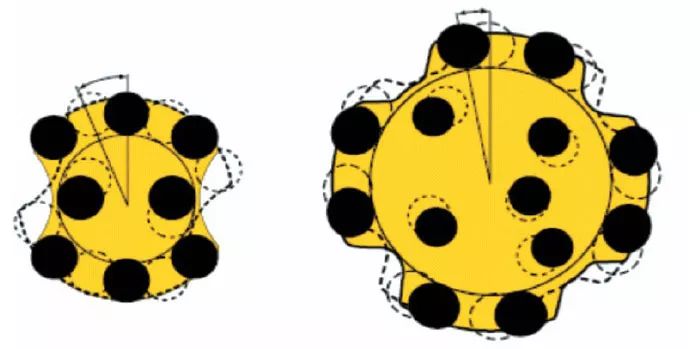

▲圖3 合金齒鉆頭旋轉與切削示意圖

鑿巖臺車參數調整過程中，回轉油壓可通過切削巖層的反作用力自動適應，施工現場應根據巖石的實際情況，對沖擊油壓和推進油壓進行控制和調整。

若沖擊油壓調整過高，將造成巖石過度破碎，增加無用功；若沖擊油壓調整過低，將造成巖石破碎不足，導致鉆頭合金齒切屑阻力增加、合金齒斷齒。

若推進油壓調整過高，將造成鉆桿因額外受力變得彎曲，可導致鉆桿及鉆頭合金齒斷裂及成孔變?yōu)榉侵本€形；若推進油壓調整過低，將造成鉆頭因未頂壓住巖石而空打，導致鉆具加速磨損，例如鉆具單側磨損、鉆頭掉齒、連接套斷裂。推進力不匹配后果如圖４所示。

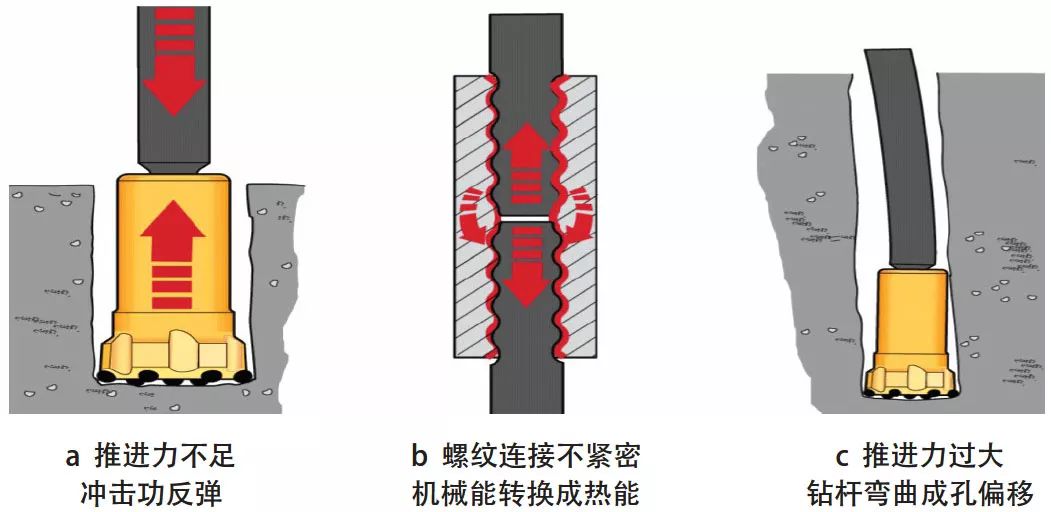

▲圖4 推進力不匹配后果示意圖

總結實際施工經驗，沖擊油壓調整到使單次沖擊破碎巖層的深度為１／３～１／２合金齒長度較為適宜；推進油壓調整到使鉆桿在鉆進過程中產生不超過自身重力產生的微小彎曲，且連接套處未冒白煙較為適宜。

在湛江國儲工程中，原來認為全電腦控制鑿巖臺車應配備高頻大功率鑿巖機，并增加沖擊力和推進力，才能在高硬度圍巖中快速掘進，但實際使用中恰恰相反，由此可知在不同圍巖鉆孔應有一個逐步調整和適應的過程。在開始鉆孔時應降低沖擊力，觀察鉆具磨耗情況，再根據鉆具磨耗情況調整沖擊力和推進力。通過幾個循環的參數調整，找出合適的沖擊力和推進力。最終我們將沖擊油壓下調至１９.５ＭＰａ，推進油壓下調至６.５～７.０ＭＰａ。據統計，在該參數下作業，鉆頭平均成孔長度達到３０７ｍ，連接套平均成孔長度達到４１３ｍ，鉆桿平均成孔長度達到２４１３ｍ，釬尾平均成孔長度達到１８４７ｍ，均有大幅提高，這說明經過調整的技術參數降低了鉆具的磨耗。

（２）適時更換鉆具

考慮到鑿巖機鉆頭一次性投入成本以及國產鉆頭技術已成熟等因素，很多鑿巖臺車使用單位都選擇寶長年品牌的國產鉆頭。國產鉆頭的合金齒鑲嵌較淺，設計時不考慮鉆頭二次修磨利用價值，施工時通常將鉆頭使用到報廢為止。這種做法能直接降低鉆具磨耗，但實際潛在的鉆具磨耗卻被忽略。

常用的直徑為４５ｍｍ的國產鉆頭，其齒座外徑為４６ｍｍ，而山特維克通用鉆桿邊對邊寬度為３５ｍｍ，棱對棱寬度為３８ｍｍ，２種鉆頭與成孔之間僅有４.０～５.５ｍｍ的間隙，而這個間隙是鉆進排碴的關鍵通道。隨著施工中鉆頭的磨損，鉆頭齒座外徑越來越小，排碴通道的間隙也越來越小。此時鉆進速度會變慢，其原因一方面是鉆頭合金齒磨損，另一方面是排碴不通暢。

若破碎切削的粉碴不能排出，集中在成型孔內，造成鉆具加劇磨耗。粉碴越積越多，對鉆機旋轉的反作用逐漸增大，還會造成鉆機的防卡功能起保護作用，甚至?xí)霈F(xiàn)卡鉆故障。

不能排出的粉碴包裹在鉆桿周圍，特別是包裹在鉆頭與鉆桿的連接處，也加速了鉆桿的磨損。在現場經?？梢钥吹姐@桿的成孔長度達到１０００ｍ或者１５００ｍ時，其截面就不是原來的六方形了，而是變成了圓形，這就是粉碴包裹造成的。

若鉆頭只有７齒或６齒時還在使用，除了排碴不順暢造成的影響外，還有一種潛在磨耗。此時鉆頭對巖層的破碎和切削成粉碴的效果降低，粉碴中含有的巖石細小顆粒就會刮削鉆桿造成刮痕，導致鉆桿因應力不平均而斷裂，尤其是在鉆頭與鉆桿連接處最容易斷裂。鉆桿受損斷裂如圖５所示。

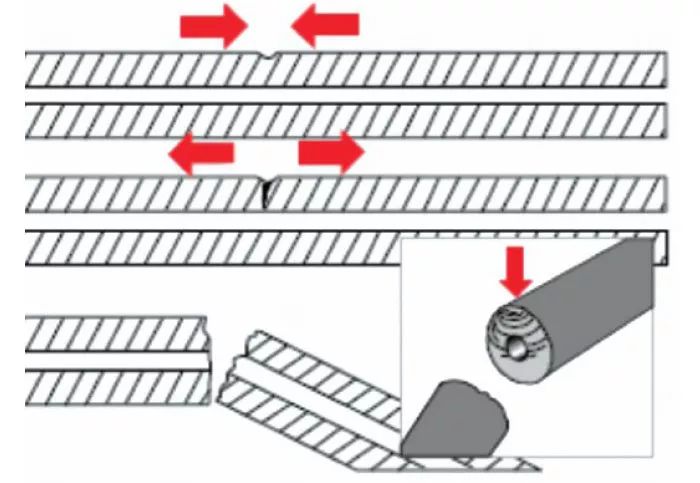

▲圖5 鉆桿受損斷裂示意圖

全電腦控制鑿巖臺車司鉆人員除了憑借以往打鉆的經驗通過觀察鉆孔排水量進行判斷外，還可通過電腦顯示屏顯示的每個鑿巖機的鉆進速度來直觀判斷。１個新的寶長年品牌的直徑為４５ｍｍ的球齒鉆頭鉆進速度應為２.８ｍ／ｍｉｎ，我們要求其鉆進速度下降到１.６ｍ／ｍｉｎ時就應更換鉆頭，更換下來的鉆頭可在后期的錨桿孔二次使用。這樣既能保證鉆進速度，也能減少對鉆桿的磨損，還能降低鉆具的磨耗。

（３）掌握鉆桿修復方法

我們對鉆桿實施了修復和二次利用。修復時鉆桿連接鉆頭端的波浪紋弧度加工要自然，盡量保證與原鉆桿的弧度相同，否則鉆頭的連接螺紋會加快損傷，也容易在鉆桿修復處再次斷裂。修復經驗說明，鉆桿螺紋車削成型后，不需要進行熱處理，只要保持鉆桿原材料性質，鉆桿修復后的使用壽命反而會增加。

很多小型加工廠修復鉆桿時只加工鉆桿與鉆頭連接處，無法加工鉆桿連接套處，造成該處磨損嚴重的鉆桿無法繼續使用?，F(xiàn)在有一種鉆桿修復新工藝，即通過高速摩擦焊對接成型螺紋技術，可將廢舊鉆桿修復為標準尺寸的鉆桿。這一新技術的應用可解決全電腦控制鑿巖臺車在全自動模式下無法使用修復鉆桿的問題。應用此技術修復的鉆桿在湛江國儲工程項目施工中，在全液壓式鑿巖臺車上配備的ＣＯＰ１８３８ＭＥ型鑿巖機上試用效果良好，是降低鉆具磨耗的一個有效途徑。

全電腦控制鑿巖臺車在鉆具磨耗的控制方面，可以借鑒全液壓式鑿巖臺車和電液鑿巖臺車的使用經驗，但全電腦控制鑿巖臺車的先進功能可以收集更多的實際數據，去驗證以往的使用經驗和總結新的經驗和技術，也有更多的施工課題值得進一步研究。
