液壓鑿巖機是在氣動鑿巖機的基礎上發展起來的，早在20世紀初英國就作過研制液壓鑿巖機的嘗試，但真正投入市場是在70年代初法國蒙特貝特(Montabert）公司推出第一臺液壓鑿巖機及其配套臺車以后。相繼瑞典Atlas Copco，芬蘭Tamrock，日本Frukawa，美國Ingersoll-Rand等公司也推出了不同形式的液壓鑿巖機，它們與各種性能完善的液壓臺車配套，顯示出鑿巖機械的新特點，如功率大、鉆速快、鉆孔深、效率高、噪聲低、振動小等，把鑿巖機械化施工提高到一個新的水平。

正確的使用和維護對鑿巖機是非常重要的。據統計，由于工作壓力調節不正確、釬尾潤滑不良、蓄能器充氣壓力不足等所引起的故障至少占機器故障總數的50%以上。因此，只有徹底地掌握其相關的使用和維護知識并按章辦事，才能保證鑿巖機安全、高效地發揮其功能。

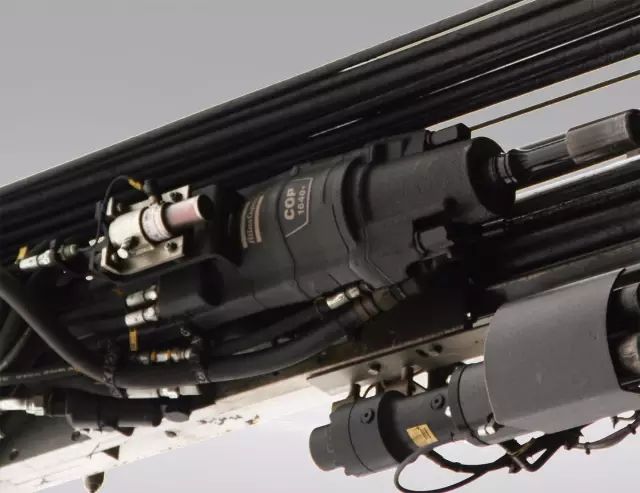

瑞典阿特拉斯．科普柯公司（Ａｔｌａｓ?。茫铮穑悖铮┥a(chǎn)的液壓鑿巖機具有高可靠性、大功率、高沖擊頻率、速度調節范圍大等優點，在國內應用范圍較廣，其外形附圖所示。該品牌液壓鑿巖機在使用過程中也會出現故障，其常見故障部位包括沖擊機構、回轉機構和沖洗機構，本文主要針對該品牌液壓鑿巖機上述３個部位零部件故障原因進行分析。

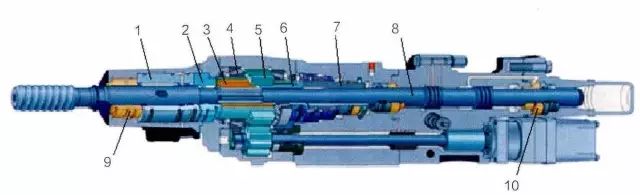

▲液壓鑿巖機內部結構

1．沖洗頭 2．止動環 3．三棱套 4．旋轉軸承

5．大齒輪 6．旋轉襯套 7．緩沖活塞 8．沖擊活塞

9．釬尾導向套 10．活塞導向套

一、沖擊機構

液壓鑿巖機沖擊機構容易出現故障的零部件包括旋轉襯套、緩沖活塞、沖擊活塞、活塞導向套以及止動環等。

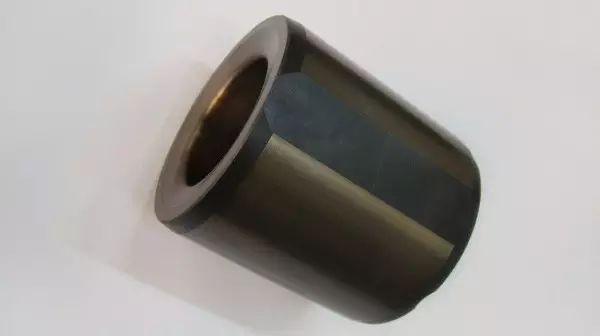

１、旋轉襯套

緩沖活塞的功能是對來自前面的反彈力起緩沖作用。緩沖活塞的主要故障是氣蝕。而氣蝕的主要原因有２點：

一是蓄能器充氮壓力設置過高。若蓄能器充氮壓力設置過高，將造成油液脈沖波動較大，導致緩沖活塞發生氣蝕。

二是流量恒定閥出現故障。若經過流量恒定閥油液的流量波動較大，也會在緩沖活塞上產生氣蝕。

３、沖擊活塞

沖擊活塞的功能是產生沖擊力，并作用到釬尾。沖擊活塞的主要故障有３種：

一是沖擊活塞與導向套卡滯。沖擊活塞卡滯的具體原因是沖擊活塞與導向套之間接觸不良，造成沖擊活塞因表面溫度過高產生熱膨脹，導致沖擊活塞與導向套卡滯。沖擊活塞與導向套接觸不良的原因，可能有配合面受到腐蝕、液壓油受到污染等。

二是產生氣蝕。沖擊活塞氣蝕的具體原因有２個：第１個原因是長時間在低推進壓力下運行。過低的推進壓力迫使沖擊活塞的行程變長，造成沖擊活塞與換向閥的換向時間不匹配，容易引發氣蝕。第２個原因是蓄能器損壞或充氮壓力過高。

三是沖擊面損壞。沖擊活塞沖擊面損壞通常有２種原因：第１個原因是鹽腐蝕。液壓鑿巖機在鹽水環境條件下施工時，其金屬件會受到鹽的侵蝕，其疲勞強度下降，必將加速其損壞。第２個原因是液體腐蝕。液壓鑿巖機運行時，沖擊活塞的沖擊面若有水等液體存在，其沖擊面將會形成腐蝕凹槽，可導致沖擊活塞斷裂。

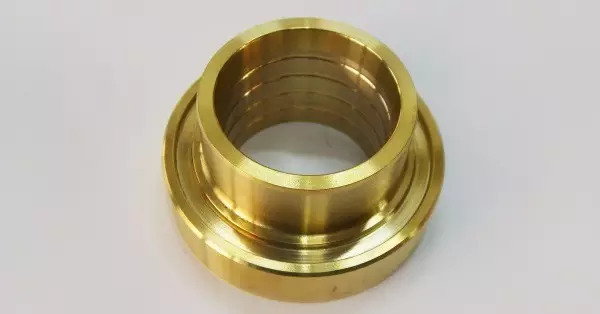

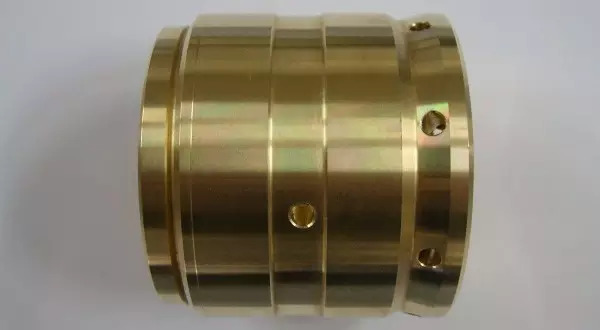

４、活塞導向套

活塞導向套的功能是為活塞導向，使其只能沿軸向運動?；钊麑?dǎo)向套的主要故障是氣蝕。其主要原因有２個：一是長時間在低推進壓力下運行，二是蓄能器損壞或充氮壓力過高?；钊麑?dǎo)向套損壞后，可造成沖擊活塞卡滯或破損，甚至導致相關零部件產繼發性損壞。

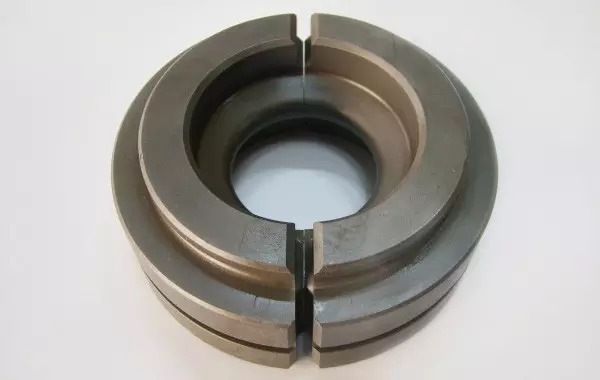

５、止動環

止動環的功能是疏導卡住的鉆桿，當沖擊活塞驅動釬尾到達其前面位置時，沖擊活塞會有一些剩余的沖擊速度，止動環用來接收這部分沖擊力。止動環的主要故障是異常磨損或損壞。止動環磨損或損壞原因有２種：一是液壓鑿巖機劇烈的反打，二是液壓鑿巖機推進力太低或者無推進力。上述２種原因，均可造成止動環承受的沖擊力超過其設計標準，導致止動環加速磨損甚至損壞。

二、回轉機構

液壓鑿巖機回轉機構容易出現故障的零部件包括旋轉軸承、三棱套和釬尾導向套。

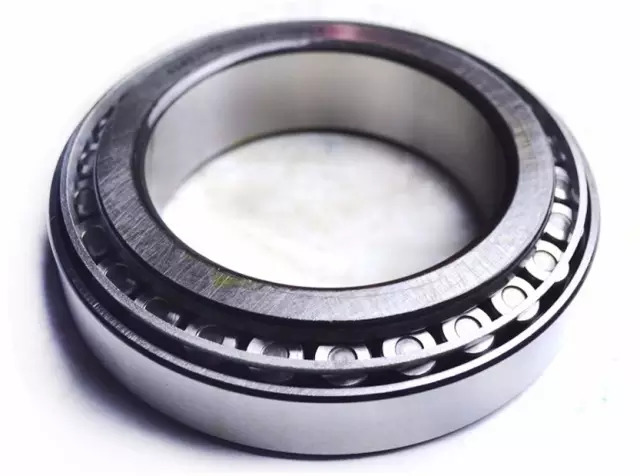

１、旋轉軸承

旋轉軸承的功能是固定大齒輪，并使其只能轉動。旋轉軸承的主要故障是異常磨損或損壞。旋轉軸承磨損或損壞原因主要是大齒輪和鑿巖機殼體作用在旋轉軸承上的預緊力不合適。

如果預緊力過小，軸承滾動體就會處于游離狀態。液壓鑿巖機工作時，緩沖活塞擊打在旋轉襯套上，產生的振動可引起軸承滾動體瞬時偏離滾道，導致滾動體保持器變形甚至破裂。如果預緊力過大，可造成滾動體直接承受旋轉襯套施加的外力，從而導致軸承過早磨損。

２、三棱套

三棱套的功能是將來自大齒輪的扭矩傳遞給釬尾。三棱套常見故障有以下３種：

一是異常磨損。三棱套異常磨損的具體原因有以下３個：第１個原因是三棱套沒有潤滑油、潤滑油不夠或者選錯潤滑油型號。第２個原因是鑿巖機鉆孔直徑超出極限范圍。第３個原因是過多熱量聚集在三棱套處，造成釬尾花鍵區域損壞，導致三棱套產生嚴重的繼發性損壞。

二是三棱套內部齒條損壞。三棱套內部齒條損壞通常原因是前端導向套磨損嚴重，沖擊活塞前端作用在三棱套內部齒條上，由于沖擊活塞的沖擊力很大，造成三棱套內部齒條損壞。

三是三棱套開裂。三棱套開裂通常是由三棱套及其外部大齒輪之間的間隙超差引起，如果三棱套外面間隙太大，三棱套和外部大齒輪不能很好的接觸，導致傳遞扭矩時，只有局部受力，很容易造成三棱套開裂。

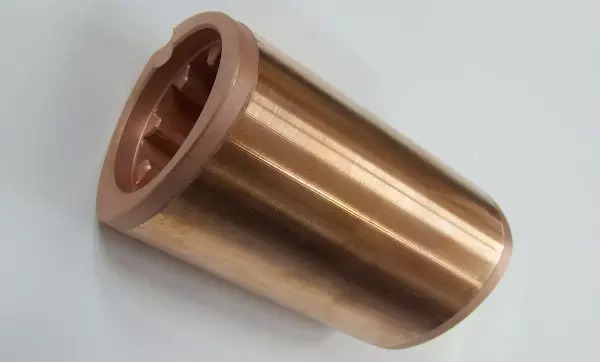

３、釬尾導向套

釬尾導向套的功能是在圓周方向固定釬尾。釬尾導向套常見故障主要是導向套與釬尾間隙過大。其原因是釬尾導向套的材料是銅合金，如果材質不達標或加工精度沒有達到要求，就會造成釬尾導向套迅速磨損，導致釬尾的導向性變差、加速磨損。若發現導向套與釬尾之間的間隙較大，需立即更換釬尾導向套，否則會產生繼發性破壞。

三、沖洗機構

液壓鑿巖機沖洗機構容易出現故障的零部件包括沖洗頭和密封圈。

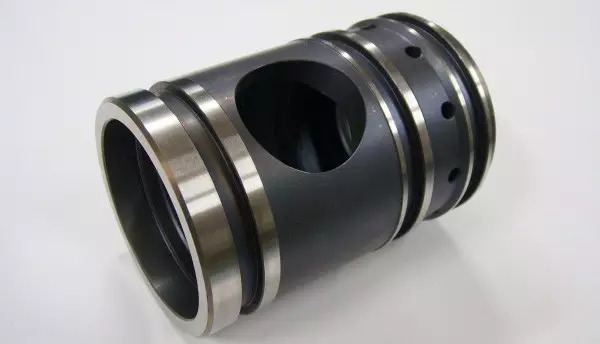

１、沖洗頭

沖洗頭的功能是支承止動環并使水封處于正確位置，沖洗頭由高強度耐腐蝕鋼材制成。沖洗頭常見故障主要是產生破裂和疲勞失效。沖洗頭破裂原因是過多地在無推進力工況下沖擊或反打。如果這兩種情況同時存在，可能使損壞更為嚴重。疲勞失效的原因是所使用的鋼材不能同時具有高強度和耐腐蝕性，如果沖洗頭材料具有高強度，其可能會因腐蝕引起裂紋，從而導致疲勞失效。

２、密封圈

密封圈的功能是保證沖洗頭具有良好的密封性，其常見故障主要是密封圈磨損。當密封圈損壞后，沖洗用水進入鑿巖機，就會造成液壓系統污染，或雜質進入鑿巖機內部造成機件磨損。因此要經常檢査密封圈的密封性，并且定期進行更換。

四、結語

液壓鑿巖機故障有很多原因，總的來說是由于沒有按要求裝配、參教設置不旬里、操作不當、沒有定期檢査、沒有及時更換損壞零件等引起。為保證液壓鑿巖機正常使用，應建立合理的檢修制度，落實安全操作規程，加強檢査監督，以便最大限度地發揮液壓鑿巖機高效鑿巖作用。
